ZHD系列(電動/氣動)最小流量調節閥(控制閥)
ZHD系列(電動/氣動)最小流量調節閥采用的是多級籠式對稱小孔套筒成的流道調節閥,完全控制了流過閥內的介質的流速,大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音,穩定的多級別降壓有效使液體不會產生氣蝕,是使用在高壓介質場所性能穩定的控制閥,可選擇多彈簧氣動簿膜機構或電動執行機構等.

- 在線咨詢

- 021-66861950
ZHD系列(電動/氣動)最小流量調節閥(控制閥) 介紹
技術參數及性能
閥體型式 | 直通鑄造球型閥 |
---|
公稱通徑 | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
公稱壓力 | PN 1.6、2.5、4.0、6.4、10、16、25Mpa |
CLASS 150、300、600、900、1500Lb |
連接方式 | 法蘭 FF、RF、RTJ、等 焊接:SW、BW |
執行機構 | 氣動:多彈簧執行機構 |
電動:3810L系列 、PSL系列 |
閥芯型式 | 多級籠式套筒 |
流量特性 | 等百分比、線性 |
型號編制
Z | R:電動381系列 | H直行程 | D:多級籠式套筒 | -16:
PN1.6Mpa | C:碳鋼 | | DN 20
口徑20mm |
---|
P:電動PS系列 | P:鉻鎳鈦鋼 | |
J:氣動薄膜 | -150LB:
CL 150LB | I:鉻鉬鋼 | -B:氣閉 | IN 1〞
口徑1〞 |
H:直行程氣缸 | V:鉻鉬釩鋼 | -K:氣開 |
可提供的用戶選擇
閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
---|
材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 |
閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、
柔性石墨、波紋管 |
---|
材質 | 304、304+STL/PTFE、316、316+STL/PTFE |
定位器 | 電氣閥門定位器、智能型數字定位器 |
---|
附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |
---|

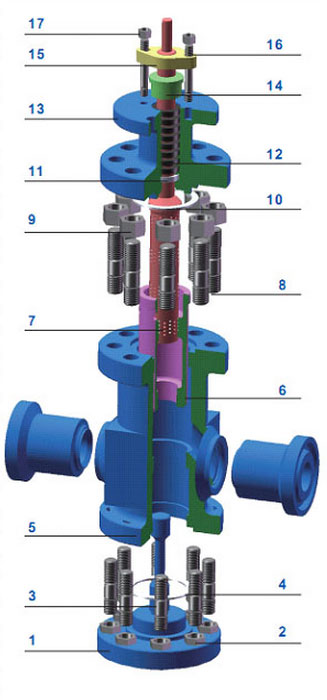

本體材質為碳鋼
本體材質為碳鋼 |  |
---|
1 | 底座 | 25 | LF2 | F22 |
2 | 螺母 | 25 | 35 | 25Cr2Mo1VA |
3 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA |
4 | 墊片 | 316+石墨/PTEF |
5 | 閥體 | 25 | LF2 | F22 |
6 | 閥座 | 304 | 304 | 304 |
7 | 閥桿 | 304 | 304 | 304 |
8 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA |
9 | 螺母 | 25 | 35 | 25Cr2Mo1VA |
10 | 墊片 | 316+石墨/PTEF |
11 | 填料墊 | 304 | 304 | 304 |
12 | 填料 | PTFE/柔性石墨 |
13 | 閥蓋 | 25 | LF2 | F22 |
14 | 壓套 | 304 | 304 | 304 |
15 | 壓蓋 | 25 | LF2 | F22 |
16 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA |
17 | 螺母 | 25 | 35 | 25Cr2Mo1VA |
表3.本體材質為不銹鋼 |
---|
1 | 底座 | CF8 | CF8M | CF3M |
2 | 螺母 | 304 | 316 | 316L |
3 | 螺栓 | 304 | 316 | 316L |
4 | 墊片 | 316+石墨/PTEF |
5 | 閥體 | CF8 | CF8M | CF3M |
6 | 閥座 | 304 | 316 | 316L |
7 | 閥桿 | 304 | 316 | 316L |
8 | 螺栓 | 304 | 316 | 316L |
9 | 螺母 | 304 | 316 | 316L |
10 | 墊片 | 316+石墨/PTEF |
11 | 填料墊 | 304 | 316 | 316L |
12 | 填料 | PTFE/柔性石墨 |
13 | 閥蓋 | CF8 | CF8M | CF3M |
14 | 壓套 | 304 | 316 | 316L |
15 | 壓蓋 | CF8 | CF8M | CF3M |
16 | 螺栓 | 304 | 316 | 316L |
17 | 螺母 | 304 | 316 | 316L |
以上為標準的配置結構,閥座為金屬對金屬,還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度,我們有更加合理的螺栓螺母選擇。
PTFE V形環閥桿填料是的標準配置也可選用柔性石墨。
標準的閥體材料是碳鋼和不銹鋼,還可以提供多種用于高腐蝕性應用場合的合金材料。
