ZPG-A/B自動排渣過濾器
ZPG-A/B自動排渣過濾器廣泛應用供熱蒸汽、空氣、水等工業冷卻過濾器的工藝過程。它具有自動反向沖洗功能。即排除網內的雜質。過濾器適用于大中型熱交換器、汽水等設備定期排除渣。

- 在線咨詢

- 021-66861950
ZPG-A/B自動排渣過濾器 介紹
特點
能自動沖洗。排污快速.不需拆卸濾網,提高工作效率。
流通面積大。壓力損失小,抗污性強。使用壽命長。
結構形式:"A"表示直通式“8”表示直角式,安裝方便。
主要零件部件材料表
要主零件部件材料表 | PnrtS
零件名稱 | Materials
材料 |
---|
Body
閥體 | CarbonmeelStaiiilessSteeI
碳鋼、不銹鋼 |
Gauze Filter Cap
濾網蓋 | Cartmn.steelStainlessSteel
碳鋼、不銹鋼 |
Filter Core Net
濾芯網 | Stainless Steel
不銹鋼 |
Gasket
墊片 | Metal graphite
金屬石墨 |

技術參數表
Type型號
Nominal
Pressure edPa)
公稱壓力 | Connection
連接
方式 | Max.Allowable
TMP(℃)
最高允
許溫度 | Nomillal
DiaITlelet
(DN)
公稱

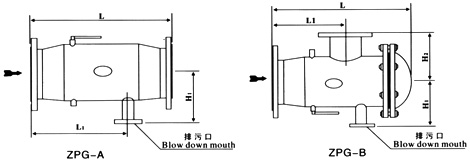

通徑 | Extemal dimensions(mm)
外形尺寸 | Type型號
Nominal
Pressure(MPa)
公稱壓力 | Nominal
diameter
(DN)
公稱
通徑 | External Dimensions(mm)
外形尺寸 | Blowdown
Outlet Flang
排污出口
端法蘭 |
---|
L | L1 | H1 | L | L1 | H1 | H2 |
---|
ZPG—A
PN一1.6
PN一2.5 | Hange
法蘭 | 350 | 50 | 370 | 240 | 100 | ZPG—B
PN一1.6
PN一2.5 | 50 | 390 | 190 | 1 30 | 130 | 25 |
65 | 370 | 240 | 125 | 65 | 395 | 200 | 130 | 130 | 25 |
80 | 450 | 340 | 145 | 80 | 490 | 260 | 150 | 150 | 40 |
100 | 480 | 340 | 180 | 100 | 515 | 300 | 180 | 180 | 40 |
125 | 590 | 380 | 205 | 125 | 620 | 320 | 220 | 220 | 50 |
150 | 670 | 410 | 235 | 150 | 710 | 380 | 240 | 225 | 50 |
200 | 750 | 580 | 290 | 200 | 830 | 400 | 270 | 290 | 80 |
250 | 850 | 660 | 335 | 250 | 950 | 500 | 320 | 335 | 80 |
300 | 1 100 | 780 | 385 | 300 | 1190 | 650 | 360 | 385 | 100 |
350 | 1200 | 890 | 460 | 350 | 1290 | 680 | 420 | 460 | 100 |
400 | 1300 | 1050 | 490 | 400 | 1410 | 720 | 480 | 490 | 125 |
450 | 1540 | 1 150 | 510 | 450 | 1690 | 870 | 510 | 510 | 125 |
500 | 1700 | 1300 | 590 | 500 | 1900 | 990 | 560 | 590 | 125 |
