RRHX彈性座封閘閥
RRHX彈性座封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀顯示閥門開啟程度,以便在較遠外判別閥門的開度,及時采取相應措施,啟閉迅速可靠,故常應用于防系統。

- 在線咨詢

- 021-66861950
RRHX彈性座封閘閥 介紹
主要技術參數
公稱壓力:1.0~2.5MPa
公稱通徑:50~400mm
工作溫度:0~120℃
適用介質:水、油、氣等
法蘭標準:GB/T17241.6GB9113
試驗標準:GB13927API598

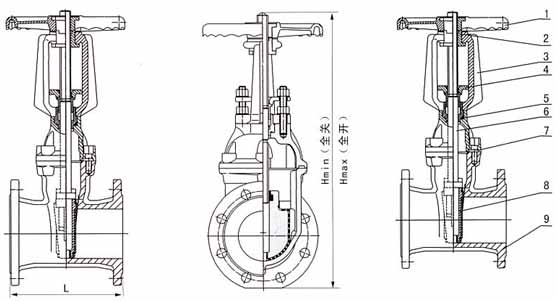

結構示意圖

主要零部件材料
NO. | 零件名稱 | 材質 |
---|
1 | 手輪 | 可鍛鑄鐵 |
2 | 閥桿螺母 | 銅合金 |
3 | 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
5 | 密封圈 | 丁腈橡膠、三元乙丙 |
6 | 閥桿 | 不銹鋼 |
7 | 中口墊 | 丁腈橡膠、三元乙丙 |
8 | 閘板 | 球墨鑄鐵+三元乙丙或丁睛橡膠 |
9 | 閥本 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
主要連接外型尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
Hmin(全關) | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
Hmax(全開) | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
