ZCM系列煤氣電磁閥
ZCM系列煤氣電磁閥是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。ZCM系列煤氣電磁閥它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
- 在線咨詢
- 021-66861950
ZCM系列煤氣電磁閥 介紹

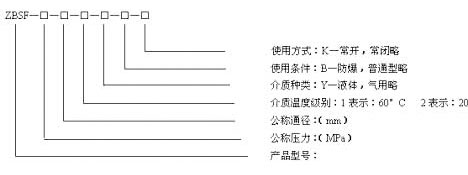

型號規格說明
技術參數
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
|---|
| 工作介質 | 煤氣、液化石油氣和天然氣 |
| 介質溫度℃ | -20~80 |
| 環境溫度℃ | -40~60 |
| 公稱壓力(MPa) | 1.0 |
| 工作壓差(MPa) | 0~0.03 | 0~0.1 |
| 安裝方式 | 垂直安裝 |
| 電源電壓 | AC 220V其它規格可作特殊訂貨 |
| 工作電流(A) | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 |
| 交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 |
| 功率(VA) | 直流 | 26 | 33 | 80 | 140 | 220 |
| 交流 | 26 | 33 | 80 | 140 | 220 |
| 防爆標志 | E×dIIBT4 |

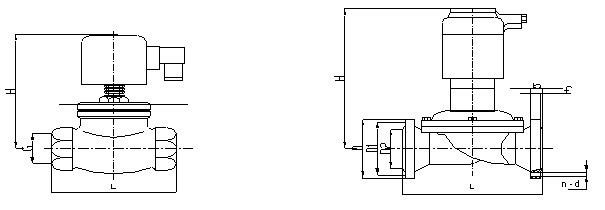

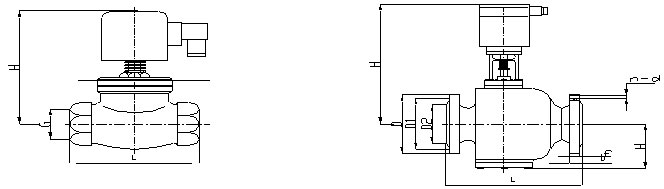

外型連接尺寸
| 公稱通徑DN | 內螺紋連接 | 法蘭連接 |
|---|
| 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 |
|---|
| H | L | G | H | L | D | D1 | D2 | b | f | n-d |
|---|
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | | | | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4 Φ18 |
| 80 | | | | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8 -Φ18 |
| 100 | | | | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8 -Φ18 |
| 125 | | | | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8 -Φ18 |
| 150 | | | | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8 -Φ22 |
| 200 | | | | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 |
| 250 | | | | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 |
| 300 | | | | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 |
| 350 | | | | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 |
常閉型
常開型
