ZCZGZCZH系列高溫電磁閥
ZCZGZCZH系列高溫電磁閥是先導直動型的電磁閥,其通用介質范圍較廣,可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體,如電站抽氣管道疏水系統和蒸發器的排氣系統中,主要是對管道中的介質進行雙位自動調節和遠程控制。

- 在線咨詢

- 021-66861950
ZCZGZCZH系列高溫電磁閥 介紹
工作原理
電磁鐵通電后,連桿被提升,隨著轉軸開始轉動,這運動作用于導閥而開主閥; 斷電后,在銜鐵自重及返回彈簧作用下,關上導閥,導閥關閉后,靠壓差關閉主閥。

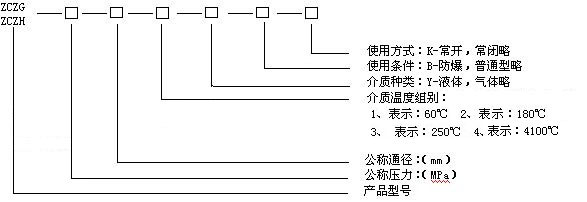

型號規格說明

技術參數
介質溫度°C | ZCZG | ≤250 |
---|
ZCZH | ≤400 |
公稱壓力(MPa) | ZCZG | 2.5 |
ZCZH | 4.0 |
工作壓差(MPa) | ZCZG | 0~2.5 |
ZCZH | 0~4.0 |
公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
功耗(VA) | 170VA | 480VA |
電源電壓 | AC220V,其余規格可作特殊訂貨36V、24V、12V |
額定流量(KV) | 按JB/T7352-94規定 |
泄漏(ml/min) | 按JB/T7352-94.F規定 |
安裝尺寸
DN | L | H | D | D1 | D2 | b | f | n-d |
---|
10 | 160 | 298 | 90 | 60 | 41 | 14 | 2 | 4 -Φ14 |
15 | 160 | 298 | 95 | 65 | 45 | 14 | 2 | 4 -Φ14 |
20 | 200 | 304 | 105 | 75 | 55 | 16 | 2 | 4 -Φ14 |
25 | 200 | 304 | 115 | 85 | 65 | 16 | 2 | 4 -Φ14 |
32 | 200 | 314 | 140 | 100 | 78 | 18 | 2 | 4 -Φ14 |
40 | 160 | 460 | 150 | 110 | 85 | 18 | 3 | 4 -Φ18 |
50 | 300 | 460 | 165 | 125 | 100 | 20 | 3 | 4 -Φ18 |
65 | 340 | 433 | 180 | 145 | 120 | 22 | 3 | 8 -Φ18 |
80 | 380 | 433 | 200 | 160 | 135 | 22 | 3 | 8 -Φ18 |
100 | 430 | 461 | 235 | 190 | 160 | 24 | 3 | 8 -Φ22 |
