GMB6,GSB8杠桿浮球式疏水閥
GMB6,GSB8杠桿浮球式疏水閥廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備,干燥及各種大型熱交換器等,特別適用于凝結水特大排量工作場合的疏水閥使用。

- 在線咨詢

- 021-66861950
GMB6,GSB8杠桿浮球式疏水閥 介紹


結構特點及工作原理
采用軋裝閥機械(新SCCV開關方式),具有優良的密封性和耐久性。

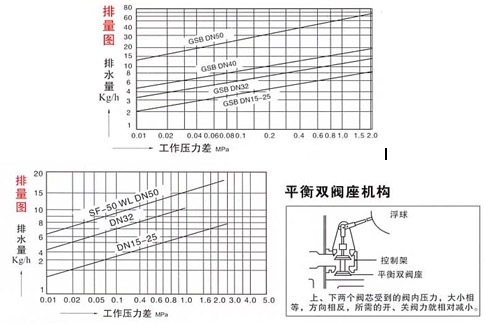

平衡雙閥座設計,比一般的疏水閥體積小而排量大,特大排量場和更能發揮優越性。
內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖。
采用獨特的U型雙金屬通氣口,可大大縮短設備起動時間。
全部部件安在閥蓋上,閥無需從配管上卸下,就可維修保養,簡單方便。
主要零部件材料表
零部件名稱 | 材料 |
---|
閥體、閥蓋 | WCB、WC6 |
浮球 | 不銹鋼 |
雙閥座 | 不銹鋼 |
控制架 | 不銹鋼 |
技術參數表

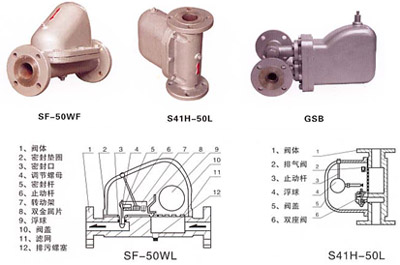

產品型號 | 公稱通徑 DN(mm) | 連接方式 | 使用壓力(MPa) | 溫度(℃) | 外形尺寸 | 參數重量 |
---|
L | L1 | H | H1 | W |
---|
SF-15/20/25WF | 15/20/25 | 法蘭 | 0~0.6/0~1.0 | 260 | 310 | 198 | 230 | 135 | | 13 |
SF-40/50WF | 40/50 | 法蘭 | 0~0.6/0~1.0 | 260 | 360 | 198 | 295 | 170 | | |
S41H-50L | 50 | 法蘭(垂直式) | 0~1.0 | 260 | 320 | 160 | | 250 | 160 | |
S41H-50W | 50 | 法蘭 | 0.01~1.0 | 260 | 270 | 160 | | 250 | 324 | |
GM-25
GSB2-10、20 | 25~50 | 法蘭 | 0.01~1.0
0.01~2.0 | 425 | 220 | 310 | 125 | 95 | | 21 |
GM6
GSB6-10、20 | 40~80 | 法蘭 | 0.01~1.0
0.01~2.0 | 425 | 270 | 440 | 345 | 125 | | 52 |
GM8
GSB8-10、20 | 80~100 | 法蘭 | 0.01~1.0
0.01~2.0 | 425 | 350 | 550 | 460 | 170 | | 125 |
